IMK Fallbeispiele

Fallbeispiele:

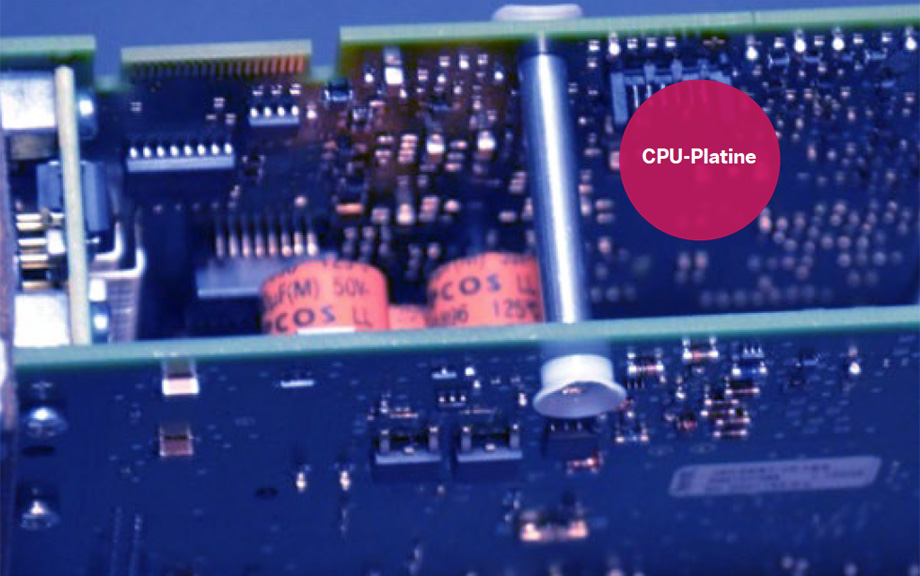

Bewertung Ausfall einer elektronischen Baugruppe

Problematik:
Kontaktunterbrechung wegen mangelhafter Durchkontaktierungen in der Leiterplatte

Ursache: Fertigungsprozess der Leiterplatten-Herstellers

Kostenbewertung für: Aus- und Einbau, Rückruf, Produktionsausfall, Restwert

Bewertung des Herstellprozesses und der Einhaltung der Vorgaben anhand von Schliffbildern

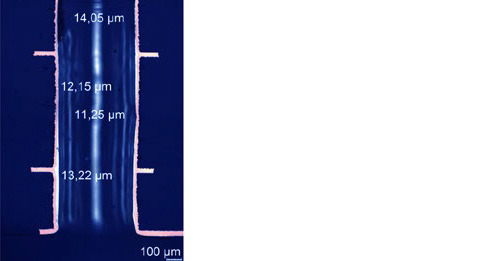

Abb. links: fehlerhafte (zu dünne) Schichtdicke

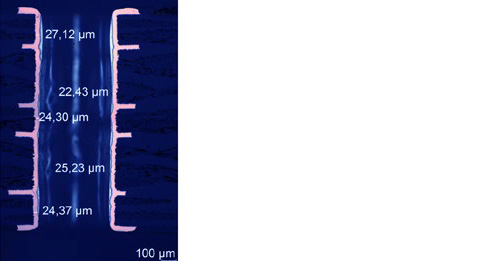

Abb .rechts.: korrekte Schichtdicke

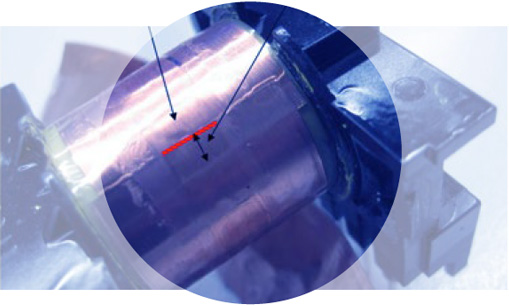

Bild: freigelegte fehlerhafte Schirmwicklung
rot: fehlende Isolation zwischen den beiden Kupferfolien-Lagen

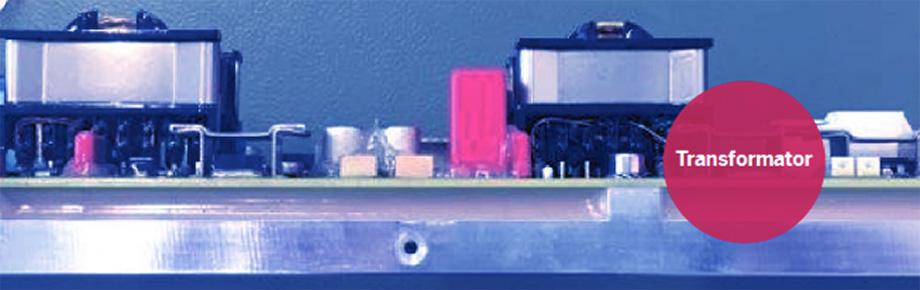

Bewertung Isolationsfehler eines Transformators

Problematik: durch falsch verlegte Isolationsfolie entsteht Kurzschluss im Transformator

Ursache: Montageanleitung; Fertigungsprozess des Herstellers

Kostenbewertung für: Aus- und Einbau, Rückruf, Material- u. Herstellkosten, Produktionsausfall

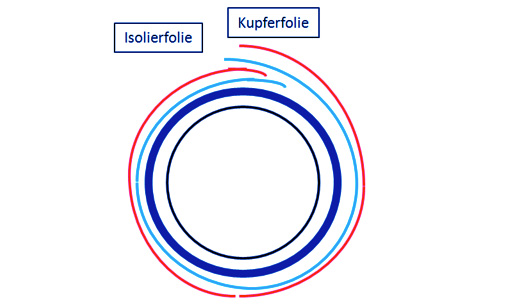

Bild 1: skizzierter Querschnitt durch Spulenkörper –
korrekte Überlappung von Kupfer und Isolierfolie

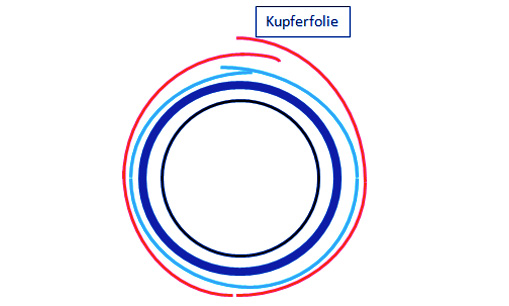

Bild 2: skizzierter Querschnitt durch Spulenkörper – fehlerhafte Wicklung ohne Isolation zwischen den Kupferfolien-Enden
